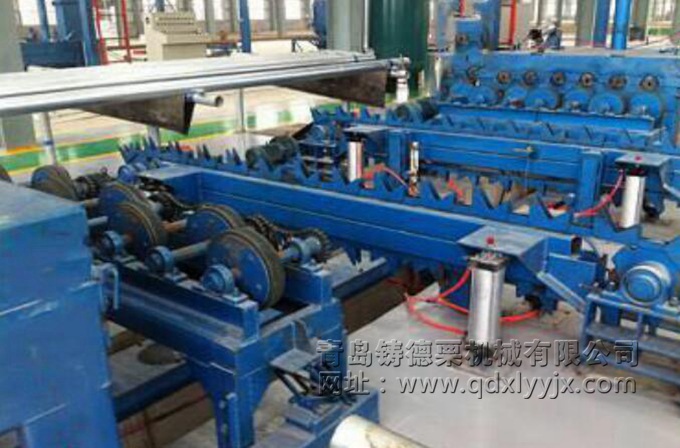

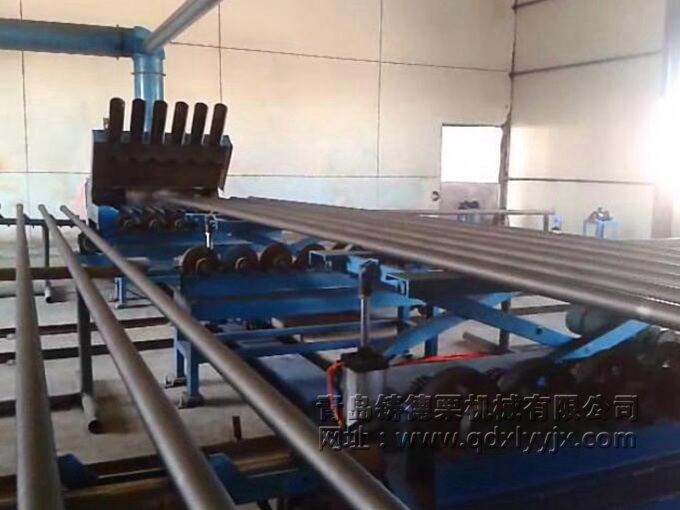

六工位鋼管內外壁拋丸機用以去除鋼管內壁的鐵銹、焊渣以及氧化皮等雜物，使工件表面美觀光潔。六工位鋼管內壁噴砂機可以同時處理六根鋼管內壁的清理工作。
1、電源電壓 AC 380V/3 50HZ
2、壓縮空氣耗量 6m3/min*6搶 (6把噴槍同時開)
3、空氣壓力 0.6-0.7MPa
|
項目 |
單位 |
數值 |
||
|
清理工件規格 |
直徑×長 |
mm |
φ50-φ273×6m-12.5m |
|
|
清理工件 |
清理工件時間 |
min |
0.8～15.0 |
|
|
一次清理數量 |
件 |
6 |
||
|
|
生產效率 |
支 |
240/8小時按φ73mm-12.5米 |
|
|
|
單只鋼管 |
支 |
按1.2t設計 |
|
|
裝機功率 |
kw |
約45 kw(單臺不含空壓機) |
||
|
控制系統 |
電器控制系統 |
|
優質低壓電器元件、變頻器等組成 |
|
|
序號 |
項 目 |
數量 |
指 標 |
|
1 |
臺車最大負載 |
|
≤5000kg |
|
2 |
清理效果 |
|
GB8923-88；達到Sa2.5。 |
|
3 |
使用合金鋼丸規格 |
|
丸粒大小：φ1.0mm-φ1.5mm |
|
|
砂粒種類：合金鋼丸-石英砂-棕剛玉（用戶自備） |
||
|
4 |
工件轉動裝置 |
2 |
旋轉功率：2*1.5KW |
|
轉 速：50-100r/min |
|||
|
托 輪：掛耐磨橡膠 |
|||
|
5 |
連續式噴丸器 型號Q250-Ⅲ |
1 |
噴槍數量：6 |
|
工作氣壓：0.6-0.8MP |
|||
|
貯砂容積：3m3 |
|||
|
噴射量：6-9t/h |
|||
|
耗氣量：36m3/min |
|||
|
6 |
提升機 |
1 |
功率；2.2KW |
|
提升量：30t/h |
|||
|
7 |
分離器 |
1 |
分離量：30t/h |
|
8 |
螺旋輸送器 |
2 |
輸送量：30t/h |
|
功 率：1.5kw*2 |
|||
|
9 |
彈丸首次加入量 |
1 |
5t |
|
10 |
主噴室 |
1 |
鑄鋼錳13防護板 預熱噴射區使用壽命一年 密封膠板-軸承 |
|
11 |
輔噴室 |
1 |
鑄鋼錳13防護板 預熱噴射區使用壽命一年 密封膠板-鋼帽 |
|
10 |
鋼管升舉裝置 |
3 |
氣動-與鋼管接觸部位襯加20mm后聚氨酯 |
|
11 |
鋼管對齊裝置 |
1 |
旋轉功率： 1.5KW |
|
轉 速：50-100r/min |
|||
|
托 輪：掛耐磨橡膠 |
|||
|
被動輪：可調節旋轉角度 |
|
項目 |
單位 |
數值 |
|
輸送速度(變頻調速) |
m/min |
0.5～3m/min |
|
臺車驅動電機功率 |
kw |
3 KW |
|
臺車體積 |
mm |
根據實際情況 |
|
噴丸管輸送長度 |
mm |
13000 |
4、除塵系統參數
|
項目 |
單位 |
數值 |
|
|
脈沖布袋除塵器（MC-72） |
風機型號 |
臺 |
4-72№8C |
|
風機功率 |
kw |
18.5 |
|
|
除塵效率 |
|
＞99.0％ |
|
|
壓損 |
pa |
2010～1750 |
|
|
除塵風量 |
M3/h |
19101～25468 |
|
|
布袋數量 |
72 |
72 |
|
|
整機噪音 |
dB |
≤90 |
|
|
排塵濃度 |
mg/ m33 |
≤100 |
|
|
|
|
|
|
